ПОЛЕЗНАЯ ИНФОРМАЦИЯ

1. Подбор комплектующих для РВД в сборе:

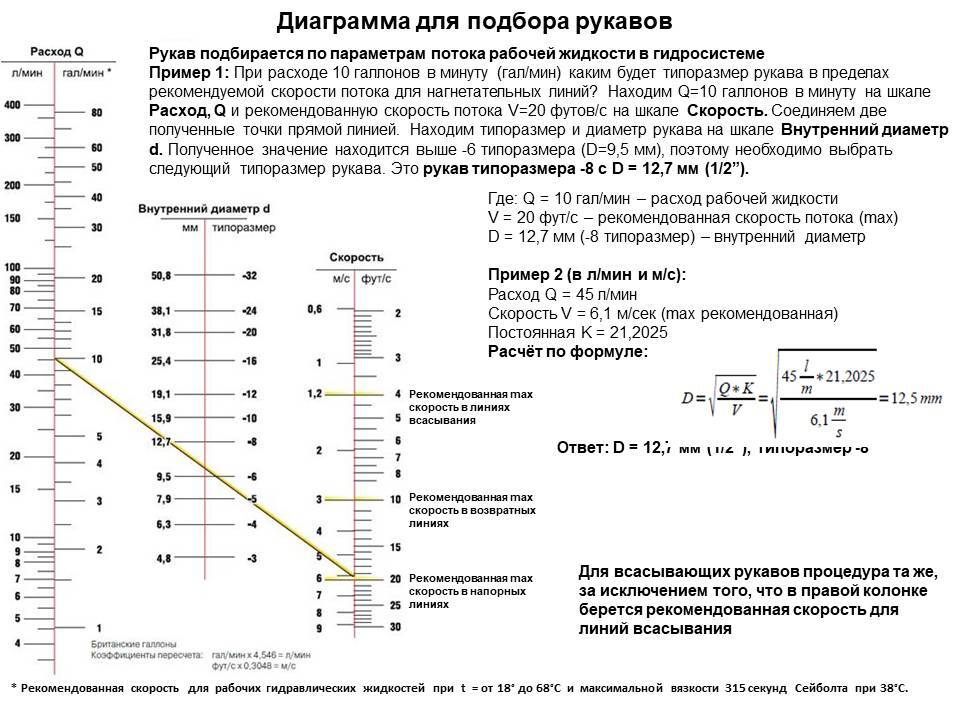

a) В первую очередь необходимо выбрать номинальный диаметр рукава (DN), чтобы его пропускная способность соответствовала потоку рабочей жидкости в магистрали по расходу (Q, л/мин) и скорости (V, м/с). Номинальный диаметр рукава подбирается в соответствии с диаграммой
б) Далее необходимо определить подходящий стандарт рукава и фитингов: они должны выдерживать давление не ниже, чем давление в магистрали, в том числе, импульсное и пиковое значения.

2. Параметры давления рабочей жидкости в гидросистеме:

• Низкое давление — до 7,0 МПа
• Среднее давление — 7,0 ÷ 21,0 МПа.
• Высокое давление — 21,0 ÷ 35,0 МПа
• Очень высокое давление — 35,0 ÷ 56,0 МПа
• Сверхвысокое давление — свыше 70,0 МПа

3. Условные обозначения:
ID - внутренний диаметр рукава (мм, дюйм)
OD - внешний диаметр рукава (мм, дюйм)
WP - максимальное рабочее давление (Мпа, бар, psi)
BP - минимальное разрывное давление (Мпа, бар, psi)
BR - минимальный радиус изгиба (мм, дюйм)
Q – расход рабочей жидкости (л/мин, галлон/мин)
V – скорость потока рабочей жидкости (м/с, фут/с)
